Amplificateur casque HA01

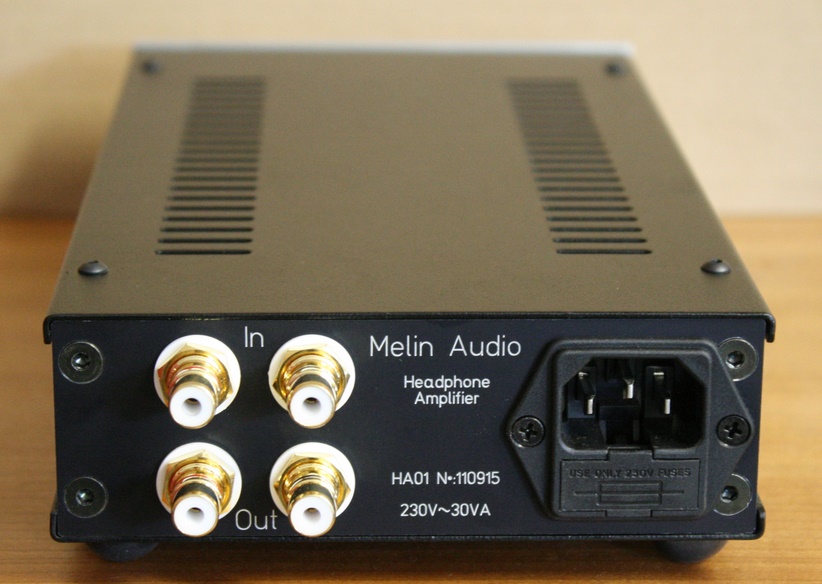

Cliquez pour agrandir l'image
Amplificateur casque en configuration mono transistor mosfet en pure classe A.
Ce principe permet de s'affranchir de toute distorsion de croisement, puisque le signal entier est amplifié en courant par un seul transistor polarisé dans sa plage linéaire de fonctionnement par un générateur de courant polarisé ici à 260ma.

  • Consommation de 8W par voie
  • Alimentation par transfo torique de 30va
  • Filtrage par 4 condensateurs faible résistance série de 4700mf chacun soit un total de 18800mf sous 2x16v.
  • Protection courant continu et anti plop à l'allumage par relais.

  • Gain en tension de 3
  • Impédance d'entrée 10kohms
  • Bande passante de 5hz à 100khz +/- 3db
  • Puissance disponible: 2 x 560mw sur 16 ohms - 2 x 1W sur 32 ohms -  2x 106mw sous 600 ohms
  • Dimensions: profondeur 240mm - largeur 230mm - hauteur 45mm
  • Poids: 2,7kg
Pour casques de 16 à 600 ohms

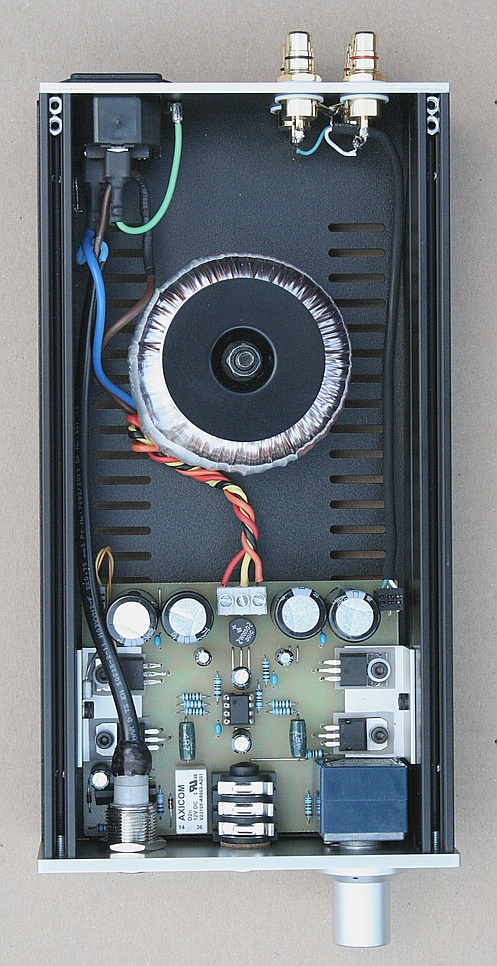

Cliquez pour agrandir l'image

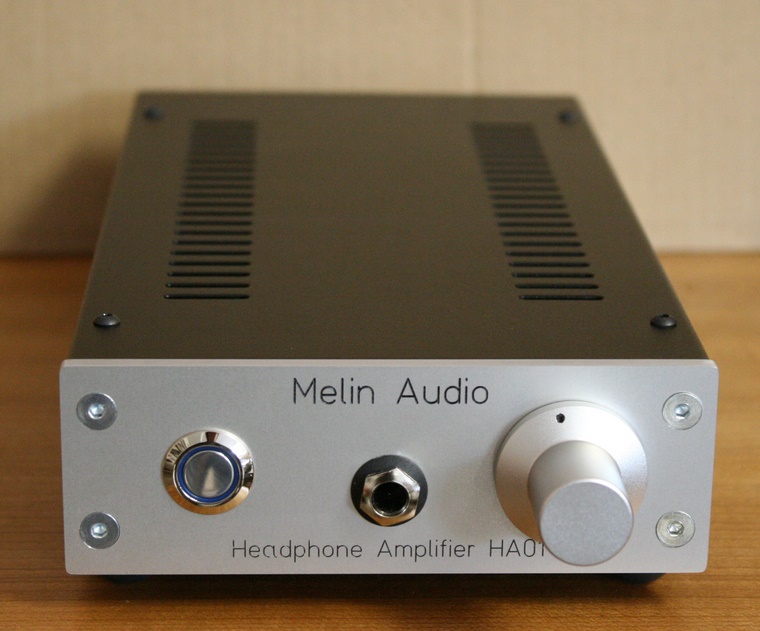

Cliquez pour agrandir l'image
